Rhéya, une Mallet en 5"


Message

steamystef
Confrère

Voir plus


Date du message : jeudi 30 novembre 2017 à 13h41


Bonjour,

Bien peu d'amateurs, ou je me trompe

Les dernières vues de mon travail, la pompe est opérationnelle et le régulateur ad hoc fonctionne.
Je reprends le travail sur les bâches à eau avec ces éléments à y caser.
Pour ceux qui voudraient voir la machine, je serai présent à St Amand, où en début de saison au PTVF.

Stefan

CAV1276
Construction d'une Mallet en 5"

Message

Cav430
administrateur

Voir plus


Date du message : jeudi 30 novembre 2017 à 22h39


Bonsoir

Bien peu d'amateurs, ou je me trompe

Je crois au contraire que beaucoup admirent la qualité d'un travail qu'ils ne peuvent atteindre !
@+

JC Labrot Cav430

Message

steamystef
Confrère

Voir plus


Date du message : mercredi 20 juin 2018 à 14h32


Bonjour,
Une petite mise à jour, le travail avance bien, lentement mais bien.
Après la pompe, j'ai attaqué l'habillage de la chaudière. Faites actuellement en alu, elle sera refaite en inox dès que j'aurai déterminé les points de fixation.

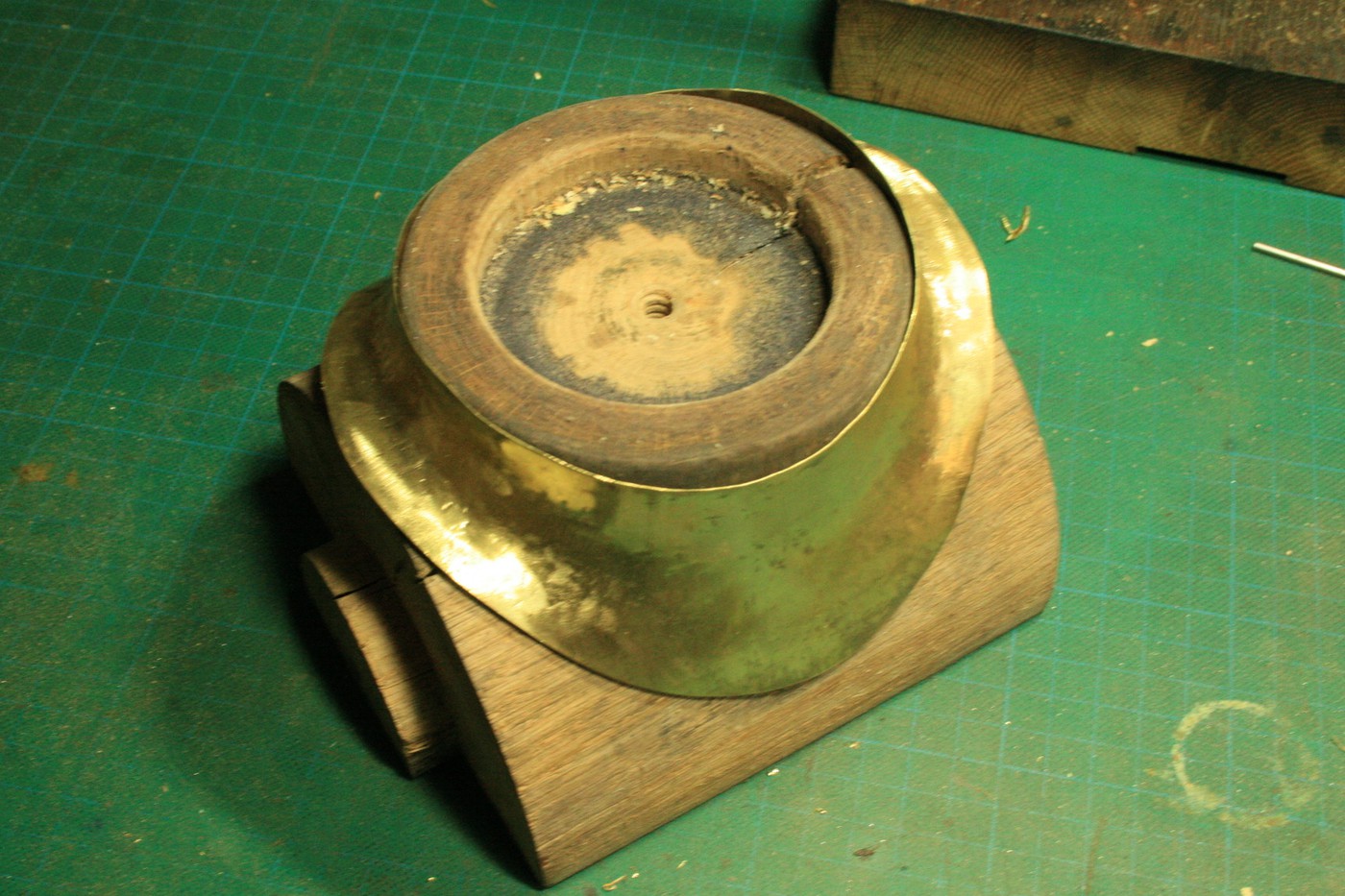

Le dôme a reçu son habillage également, une 'petite' pièce de dinanderie en laiton. La base sur sa forme

Et le dessus

Le tout monté et équipé

Ensuite, réalisation de soupapes à balancier, ou plus exactement de 'fausses soupapes', c'est pour le look

Divers équipements ont ensuite rejoint la machine: vanne de purge, garniture de niveau, vanne d'introduction pour la pompe manuel, le souffleur, etc...
La face avant de la machine est préparée histoire de prévoir les passages aux bonnes place. Ce qui donne au final ces quelques vues:

Sans oublier SA voix

Encore pas mal de petites choses à faire avant mise en peinture.

Bien à vous
and Enjoy
Stef

CAV1276
Construction d'une Mallet en 5"

Message

Cav430
administrateur

Voir plus


Date du message : jeudi 21 juin 2018 à 22h32


Toujours du très beau boulot !!!

JC Labrot Cav430

Message

steamystef
Confrère

Voir plus


Date du message : vendredi 22 juin 2018 à 11h05


Merci JC,

CAV1276
Construction d'une Mallet en 5"

Message

steamystef
Confrère

Voir plus


Date du message : mercredi 22 août 2018 à 12h02


Bonjour,
Ce 15 aout dernier, c'était BBQ au club. La Mallet était de sortie, histoire de lui faire prendre l'air et ...
Je n'ai pas fait de photos sur place, oublié car occupé dans de chouette discussions sur plein de sujets mais j'en ai fait à la maison.
Pour résumer l'état des lieux, la machine est quasi complète d'un point de vue 'vapeur vive', il me reste à mettre en place les deux lignes d'injecteurs. Depuis les bâches à eau, en passant par les robinets, la tuyauterie et les injecteurs. A ce sujet, j'hésite sur le numéro de ceux-ci? N°3, N°4 ou autres...
Bref, les photos du travail fait, sachant que rien n'est complètement fixé et que je suis toujours sur la finitions de la chaudronnerie.

La chaudière, les tôles d'habillage en alu seront remplacées par de l'inox une fois l'équipement complet. Les alus me serviront de patrons pour les inox.

Et la machine complète

A noter que je dois encore équiper le toit d'une trappe d'accès, la machine est tout de même basse

A bientôt.
Stef

CAV1276
Construction d'une Mallet en 5"

Message

CAV1334
Confrère

Voir plus


Date du message : jeudi 23 août 2018 à 08h43


Magnifique machine Stef.
Bravo !
C'est presque dommage de devoir la peindre !

Gérard (CAV 1334)

Message

steamystef
Confrère

Voir plus


Date du message : jeudi 10 octobre 2019 à 11h04


Bonjour,
Désolé pour ce manque d'update, des circonstances familiales m'ont quelque peu éloigné de l'atelier.
Mais désormais je vais avoir beaucoup plus de temps pour moi et donc pour la machine.
Les JPO des 5 et 6 octobre ne seront pas mémorables pour la météo mais on a pu voir ceci:

De mon côté, rien n'étaitr présenté, et pour cause, excepté cette petite babiole pour la machine:

Le travail reprend...
Stef
